シーケンス制御

こんにちは Hです。

先日より、シーケンス制御や、ソフトの使い方などを、ご指導頂き、自分で操作を始めました。

どのように動くか考えながら信号機のラダーを作って、タッチパネルソフトで操作できるようにしています。

例として、今回は１秒クロックとINC インクリメントを使っています。

１秒ごとに＋１させてカウントしています。

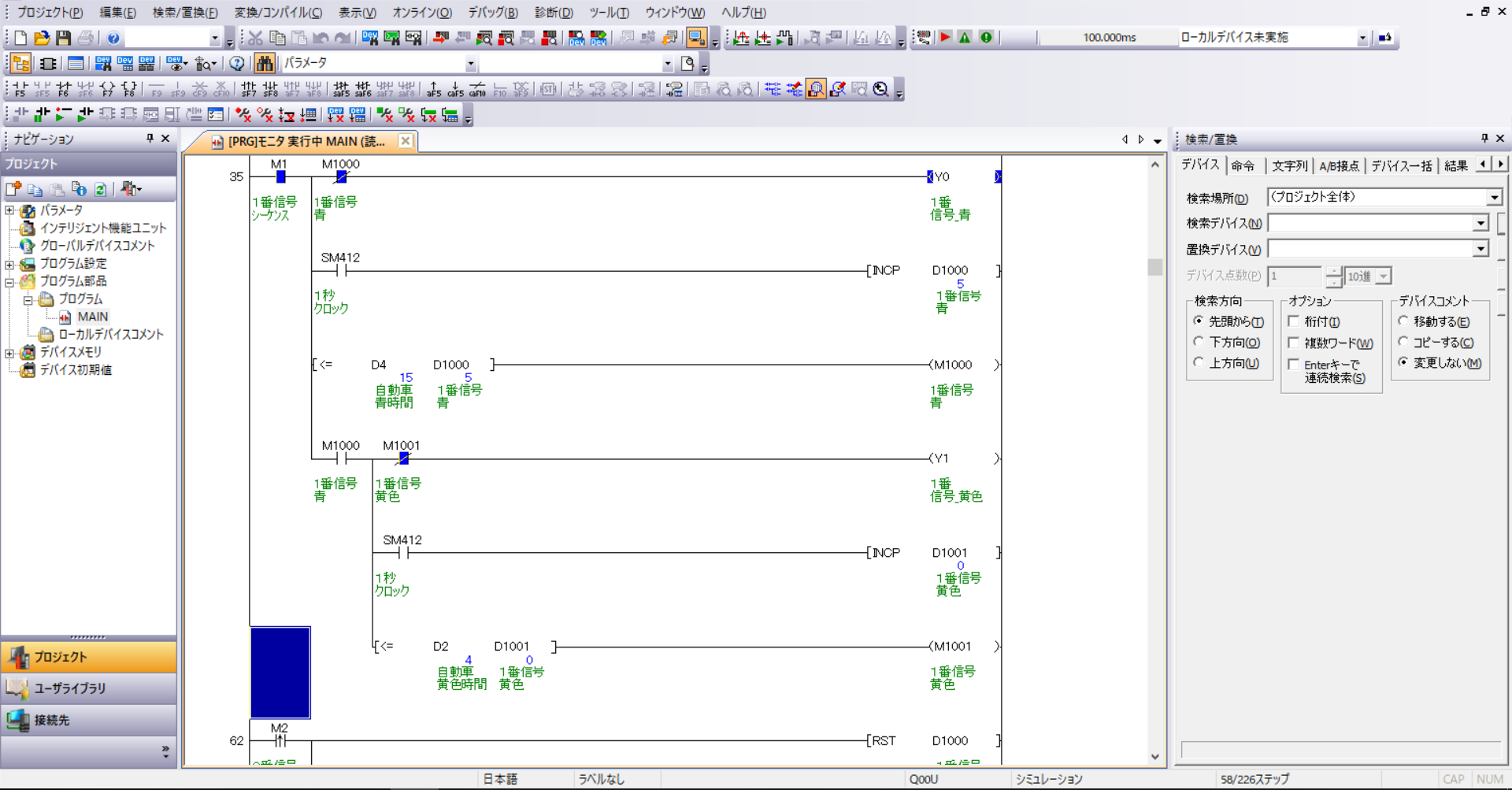

この画面では、M１がONすると、Y０の１番信号_青がONして点灯します。

１５秒経つとY０の青がOFFして、Y１の１番信号_黄色が４秒間ONします。こんな感じに作っていきました。

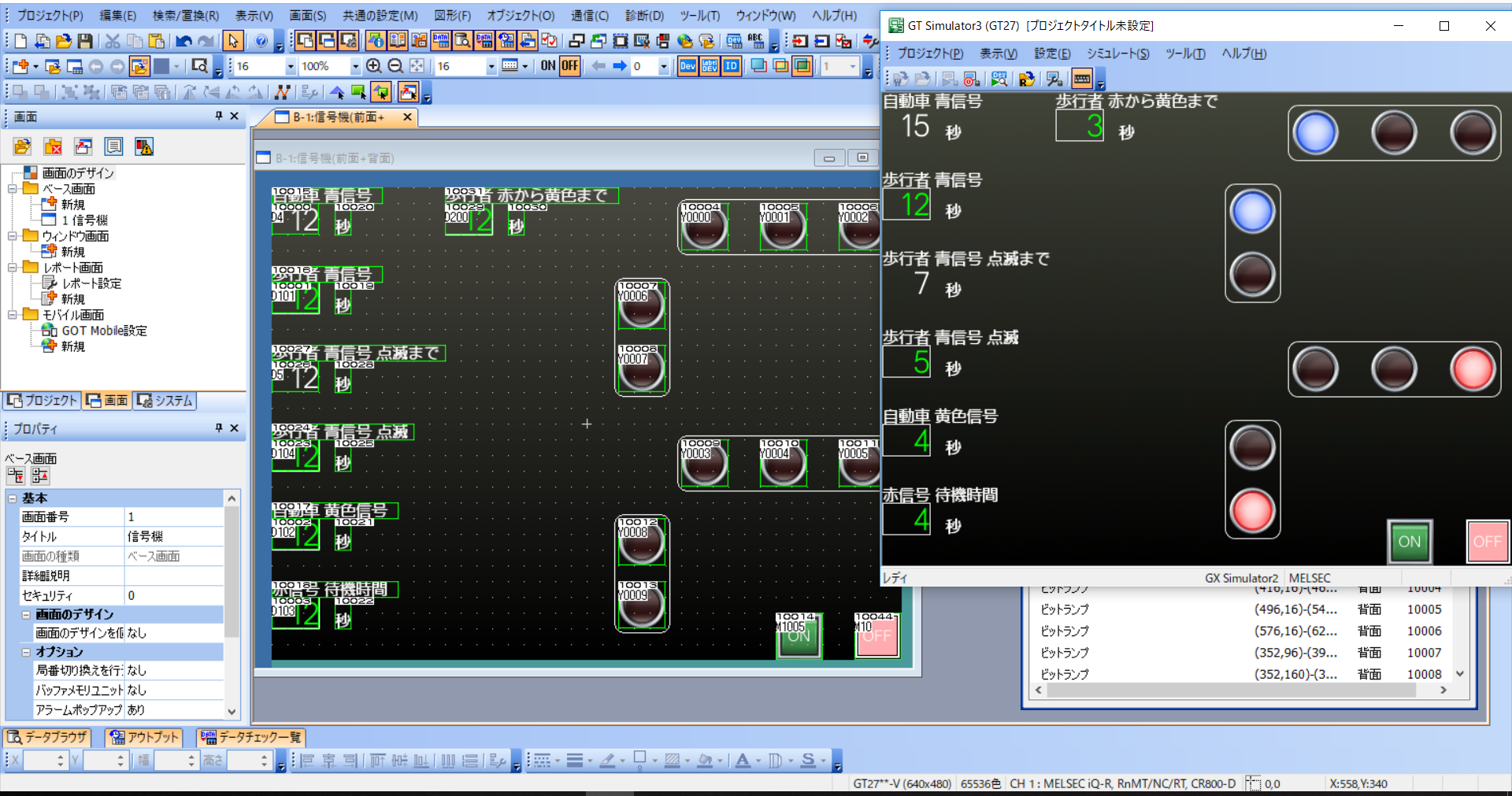

タッチパネルソフト上で作ったのを配置して、信号機の時間を変えられるようにしました。

まだ完成はしていないですが、仕組みなどを理解することができました。学んだことを活かしていきたいです。
